产品详情

 ▌ 产品描述/ DESCRIPTION

  板式换热器设备是加热、冷却领域中最新型的设备之一,具有结构紧凑、占地面积小、传热效率高、操作维修方便等优点,并具有处理小温差的能力。板式换热器(链接)作为一种高效节能产品,已广泛应用于住宅小区、洗浴、学校、宾馆、酒店等、近年来在集中供热和热电联产行业中的推广尤为迅速。

  传热系统高                      占地面积小,易维护

  使用安全可靠                           阻力损失少

  热量损失小                      有利于低温热源的利用

  多种介质换热                           清洗方便、快捷


 ▌ 产品描述/ FEATURES

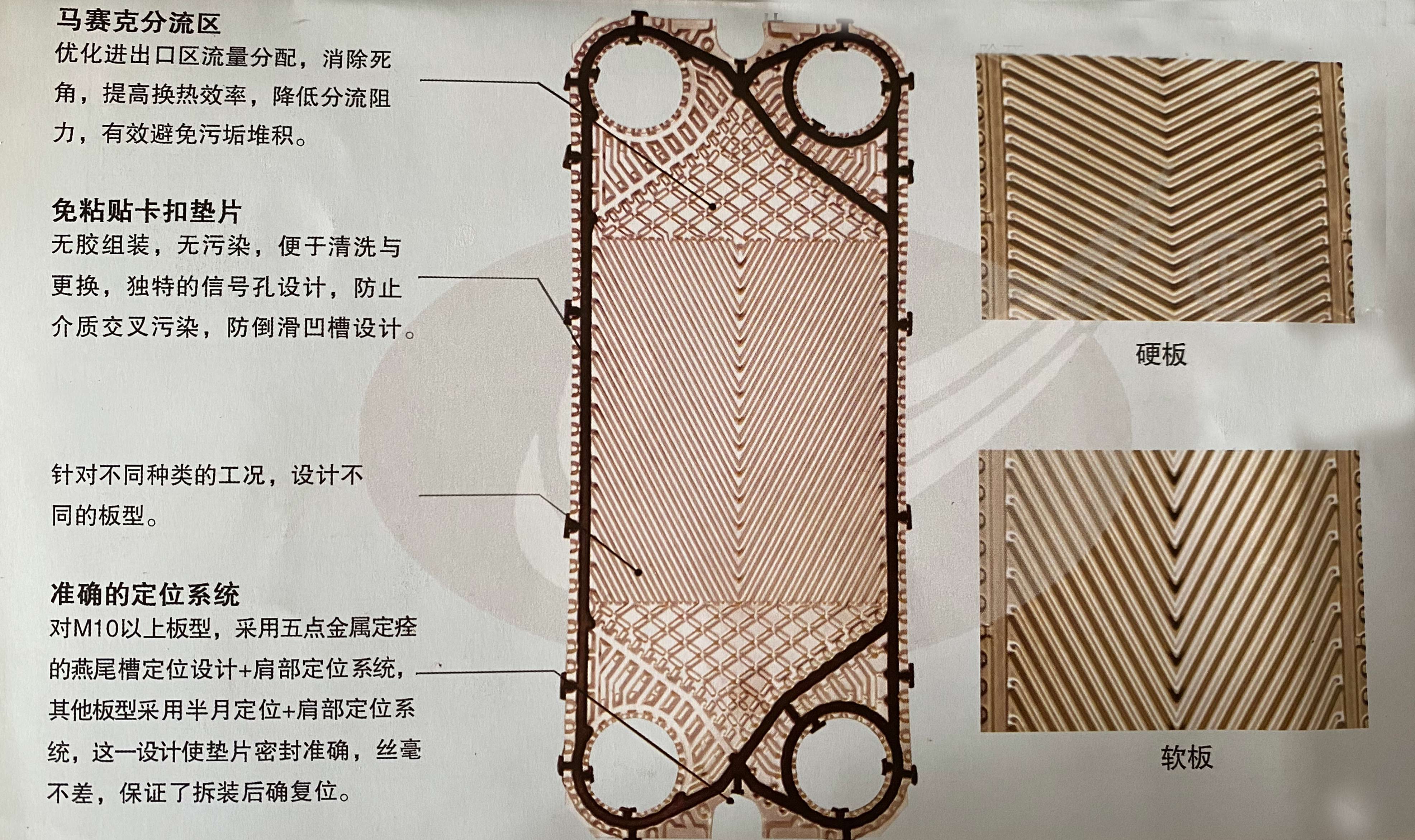

        ◆软硬板结合:采用软硬板组合的“热混合”设计技术,使传热达到最优化,从而使换热器更加经济,合理。
        ◆长短板结合:板式换热器每种接口尺寸和宽度相同的板片均有三种以下不同的高度,可满足不同热长度要求的工况

        ◆非对称流道:针对一次水和二次水的介质流量或温差差距大的工况,专门设计了非对称流道板片,当流量不等时,可实现板间流速成相等或接近,使传热达到最佳效果。


 未标题-3



  ▌ 工作原理/ PRINCIPLE

  板式换热器是用薄金属板压制成具有一定波纹形状的换热板片,然后叠装,用夹板、螺栓紧固而成的一种换热器。各种板片之间形成薄矩形通道,通过半片进行热量交换。工作流体在两块板片间形成的窄小而曲折的通道中流过。冷热流体依次通过流道,中间有一隔层板片将流体分开,并通过此板片进行换热。 板式换热器的结构及换热原理决定了其具有结构紧凑、占地面积小、传热效率高、操作灵活性大、应用范围广、热损失小、安装和清洗方便等特点。

  可拆卸板式换热器是由许多冲压有波纹薄板按一定间隔,四周通过垫片密封,并用框架和压紧螺旋重叠压紧而成,板片和垫片的四个角孔形成了流体的分配管和汇集管,同时又合理地将冷热流体分开,使其分别在每块板片两侧的流道中流动,通过板片进行热交换。



  ▌ 产品特点/ PRODUCT FEATURES

  传热系数较高

  板片选用导热系数较高的材料。所以板式换热器具有较高的传热系数。在相同的情况下,其传热系数比一般钢制管壳式换热器高3-5倍。换热面积紧为管壳式换热面积的1/3-1/4。

  结构紧凑

  由于传热板片紧密排列,板间距较小,而板片表面经冲压成形的波纹又大大增加了有效换热面积,故单位容积中容纳的换热面积很大,占地面积明显少于同样换热面积的管壳式换热器,同时相对金属消耗小,重量轻,一般无需特殊的地基,而且现场装拆时不用占额外的空间。

  可靠耐用

  我厂生产板式换热器密封垫利用双密封结构原理,增加了胶垫与板片的内磨擦力,使胶垫的滑移量大大减小;同时采用了较好的蜂窝状周边刚性结构,把胶垫紧紧锁在里侧,使得换热器整体密封性能大大提高。

  清洁方便

  由压紧螺栓紧密组装的板片,将压紧螺栓卸掉后,即可松开板片,或卸下板片进行机械清洗或手工清洗,这对需要经常进行清洗的换热设备十分方便。

  多种介质换热

  如果板式换热器有中间隔板,则一台设备可进行三种或三种以上(多个中间隔板)介质的换热。在乳品加工中常采用多介质换热的板式换热器。管壳式换热器就无法实现在一台设备中进行多种介质的换热。

  很容易改变换热面积或流程组合

  只要增加(或减少)几张板片,即可达到需要增加(或减少)的换热面积。改变板片的排列,或更换几张板片即可达到所要求的流程组合,适应新的换热工况。可大大降低工程的总投资费用,更加显示出板式换热器的经济实用。
